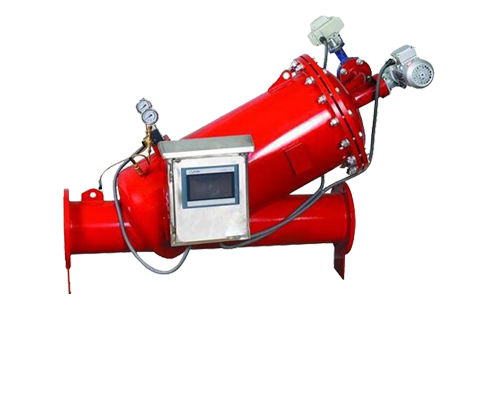

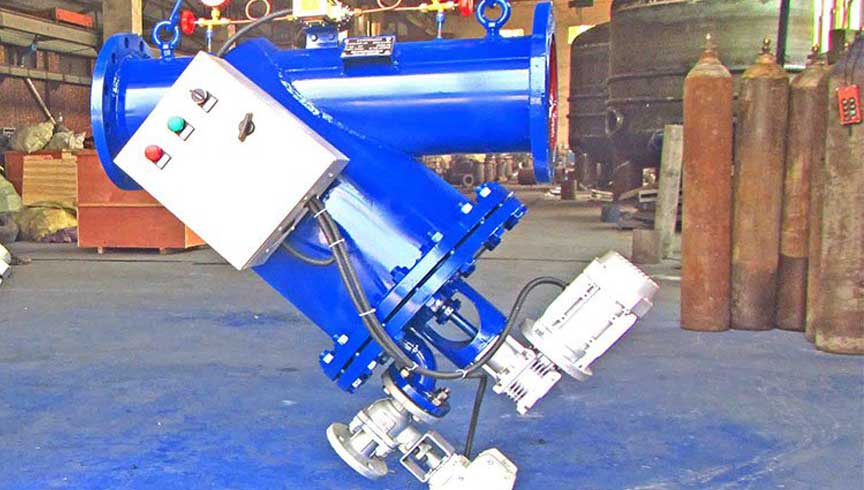

Y型自清洗過濾器是污水處理設備中一種利用濾網 直接攔截水中的雜質,去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。
應用范圍 : 電力，反滲透前級、石化，精細化工，食品飲料，汽車工業，冶金，造紙，醫藥,微電子，環保水處理等行業。
當水從入水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后干凈的水從出水口流出，當濾筒內壁的雜質較多時，過濾器進出口的壓差達到預設值或達到清洗時間或手動控制時，過濾器 將開始自清洗。
自清洗過程包含兩個步驟:
1、打開位于過濾器上的自動排污閥;
2、電機帶動過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個 智能控制箱來控制，控制方式可選壓差、時間、手動及PLC控制

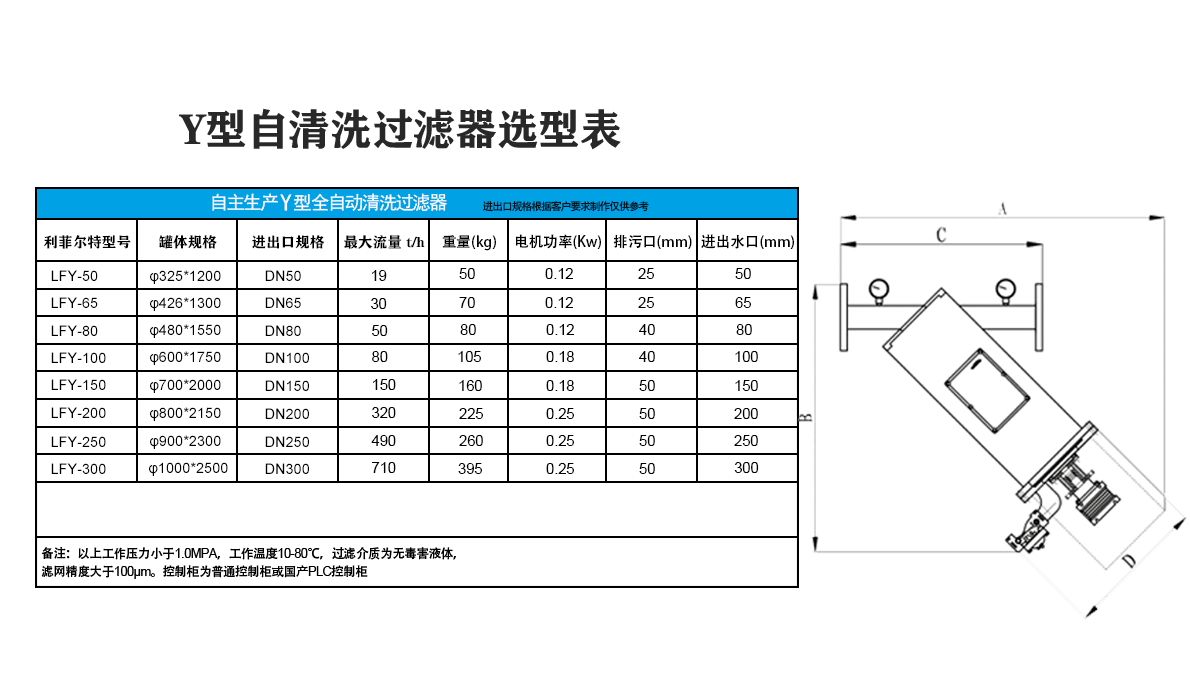

| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-50 | 重量 | 50kg | 電機功率 | 0.12Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 19t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 50mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 25mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-65 | 重量 | 70kg | 電機功率 | 0.12Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 30t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 65mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 25mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-80 | 重量 | 80kg | 電機功率 | 0.12Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 50t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 80mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 40mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-100 | 重量 | 105kg | 電機功率 | 0.18Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 80t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 100mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 40mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-150 | 重量 | 160kg | 電機功率 | 0.18Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 150t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 150mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 50mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-200 | 重量 | 225kg | 電機功率 | 0.25Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 320t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 200mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 50mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-250 | 重量 | 260kg | 電機功率 | 0.25Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 490t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 250mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 50mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFY-300 | 重量 | 395kg | 電機功率 | 0.25Kw |
| 工作壓力 | ≥0.15MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 710t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出水口 | 300mm | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污口 | 50mm |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
快速進入作業模式：
清洗排污時不間斷供水、清洗時間短，排污耗水量少，不超過總流量的1%，可實現在高溫暴曬、刮風下雨、天寒地凍等惡劣環境下工作。
采用自動控制技術，保證設備可靠運行：
采用PLC控制柜，過濾、沖洗狀態之間能夠自動切換，啟動更輕松，運行更可靠。
免砼基礎，降低人工成本：
作業現場只需平整夯實，即可通電作業，可大幅降低項目成本和現場附件安裝成本。
不同工況靈活選用材質：
關鍵部件如進水口、出水口、選用合金鑄鋼材料，強度高不易形變，內部選用不銹鋼濾網和鋼刷，耐高沖擊負荷。
適用于多重水性，工作效率高：
對水中的各種粘性物質、膠粒及泥砂等具有非常好的過濾效果，鋼刷強度高，可刷范圍大，完全免人工清洗。
